应用实例

MONITOUCH V9系列:引入V9xxxixD-U800

关于防爆

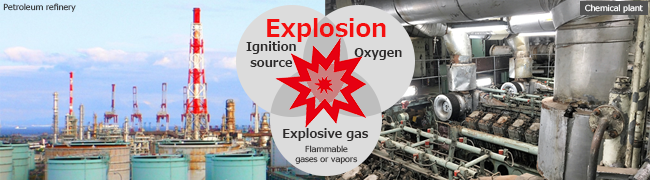

防爆设备是什么?

大气层中可能存在易燃气体或发火的,应使用防爆设备。

* 1国际电工委员会(IEC)的组织准备
出版的国际标准为所有电气、电子和相关技术。
全世界有89个成员国(如2020年10月)。
https://www.iec.ch/dyn/www/f?p=103:5:0

危险区域是什么?

危险区域分为3区根据IEC60079爆炸风险。

Zone0:	在这一领域一个爆炸性的气氛持续存在或长时间。 (液面以上的可燃气体等)。
Zone1:	在这一领域可能出现爆炸性气氛偶尔在正常操作。 (气体和蒸汽排放地区和附近注入开口)
Zone2:	的区域变成了危险的事故或一些不寻常的操作条件和接近Zone1。

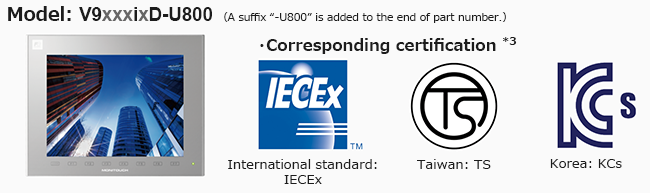

MONITOUCH V9系列:Non-incendive (n)型模型^{* 2}

阵容

MONITOUCH V9系列(non-incendive模型)是国际标准,遵守IECEx TS马克,台湾和韩国;认证^{* 3}。

* 2	安装在防爆认证的圈地合适的防爆结构,如 ec IIC Gc, eb IIC Gc交货,交货nA IIC Gc。
* 3	每个国家可能有自己的认证体系(防爆、EMC等)。请检查 每个国家在使用产品之前的认证体系。

IECEx定义

根据IECEx的定义,MONITOUCH V9系列(non-incendive模型)描述如下。

前女友nA IIc T5 Gc

例:类型的保护
拿拿淋:Non-incendive
IIc:爆炸性气体类3或更低
T5:温度类——允许表面温度100度
Gc: Zone2

行业的需求

石油和天然气工业	医药和化工行业
-石油和天然气炼油厂石油复合物	-制药工厂油漆工厂
——气体储罐	——化肥的植物
——石油和天然气供应设施	——肥皂和洗涤剂工厂
——石油和天然气发电厂
制造业	半导体行业
——橡胶产品制造工厂	半导体制造工厂
——汽车工厂	——清洗过程
——塑料产品制造工厂	——薄膜沉积过程
- - - - - -印刷工厂	——抵制涂层
	——腐蚀过程
	——胶过程
	等。

此外,防爆设备需要在不同的地方,如挥发性溶剂
存在(存储)和挥发性的气体易燃。

预防措施为MONITOUCH V9系列(Non-incendive模型)

——安装角度是90度。
——音频端口不能使用。(可用Zone2除外)
- 8 V9120iSD-U800需要安装支架安装。标准模型(4个人电脑)

MONITOUCH应用介绍

无纸化

PDF文件输出功能(扩展数据表打印)

- - - - - -	可以将预定义的格式保存为PDF文件到一个SD卡。
- - - - - -	您可以将PLC值的数值显示,图形和图像的打印格式。
- - - - - -	页面插入选项是可用的输出在一个文件中。(第一产业)(* 4) 直接从一个网络打印机打印也是可能的。

70号MONITOUCH表达问题:V9系列- FTP客户端功能
92号MONITOUCH表达问题:改善操作的输出pdf文件使用V9系列数据表的屏幕
94号MONITOUCH表达问题:V9系列网络打印机的功能

* 4根据我们自己的研究。

监控的平板电脑

VNC服务器功能

- - - - - -	VNC服务器函数在所有V9模型作为标准装备,所以不需要额外的许可证。
- - - - - -	您可以监视和操作V9系列从远程位置通过安装VNC客户机应用程序在平板电脑上 设备。(禁止的操作可以设置)

121号MONITOUCH表达问题:V9以太网应用的想法

远程监控

VPN服务器功能

- - - - - -	VPN路由器功能是建立在所有V9模型作为标准。
- - - - - -	“简单”、“低成本”和“安全”可以建立远程访问。
- - - - - -	通过使用路由功能,远程连接与PLC或其他设备连接到V9系列通过 以太网也可以。

48号MONITOUCH表达问题:V9系列- VPN功能(Part1)
MONITOUCH表达没有问题。50:V9系列- Web机器接口(VPN远程访问服务)
77号MONITOUCH表达问题:V9系列——远程维护
