中压变频

本机组适用于钢铁、纺织、造纸厂三相交流3k / 6k /6.6 kV高压电机的逆变驱动。
我们开发了一系列1.7 kV和3.3 kV高压IGBT模块，用于中压逆变器。
中压变频

富士IGBT模块的MV, SVG逆变器(PDF:1.7MB)

主电路的例子

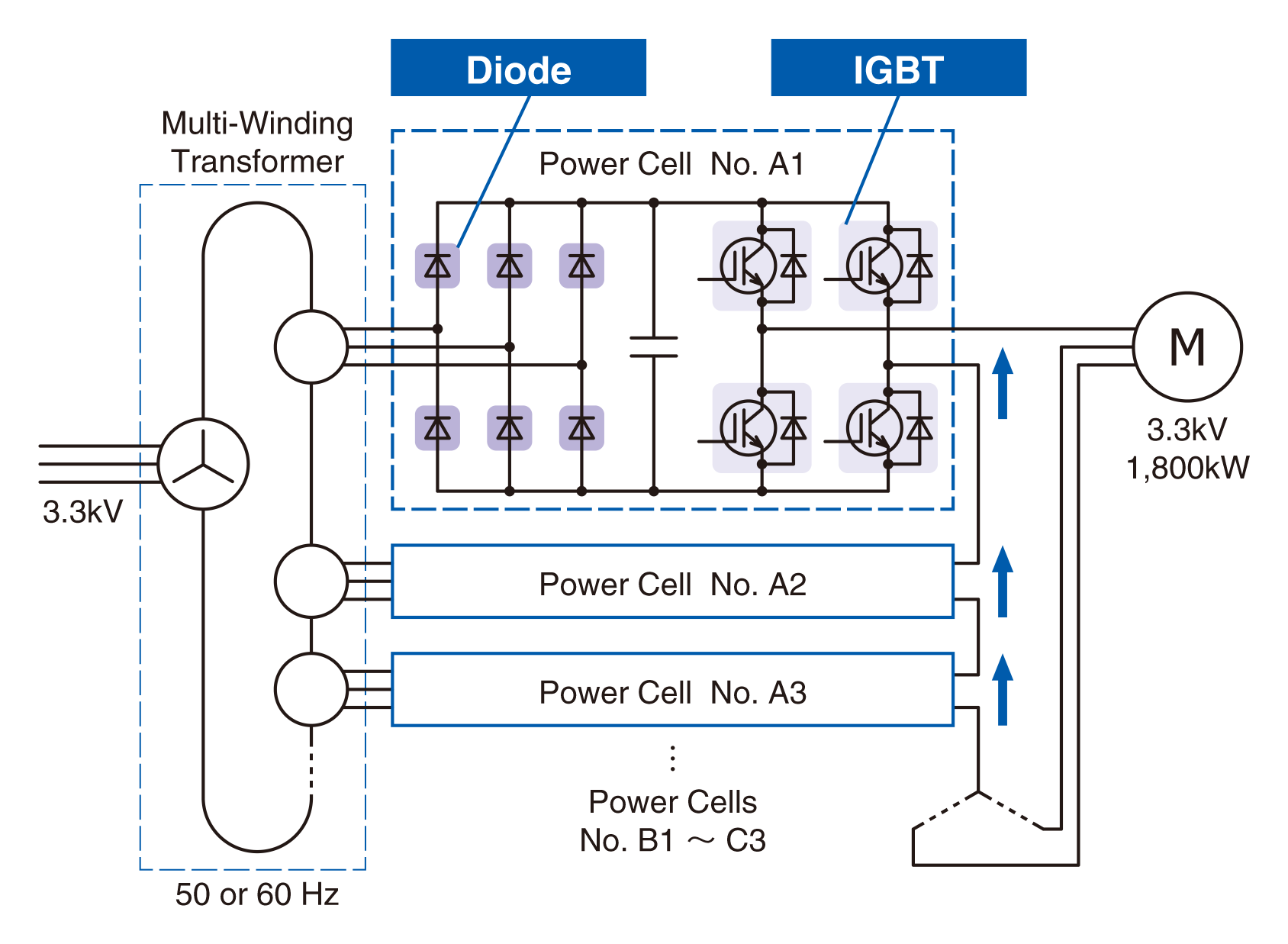

图1所示。单位连续多级

图1所示。单位连续多级

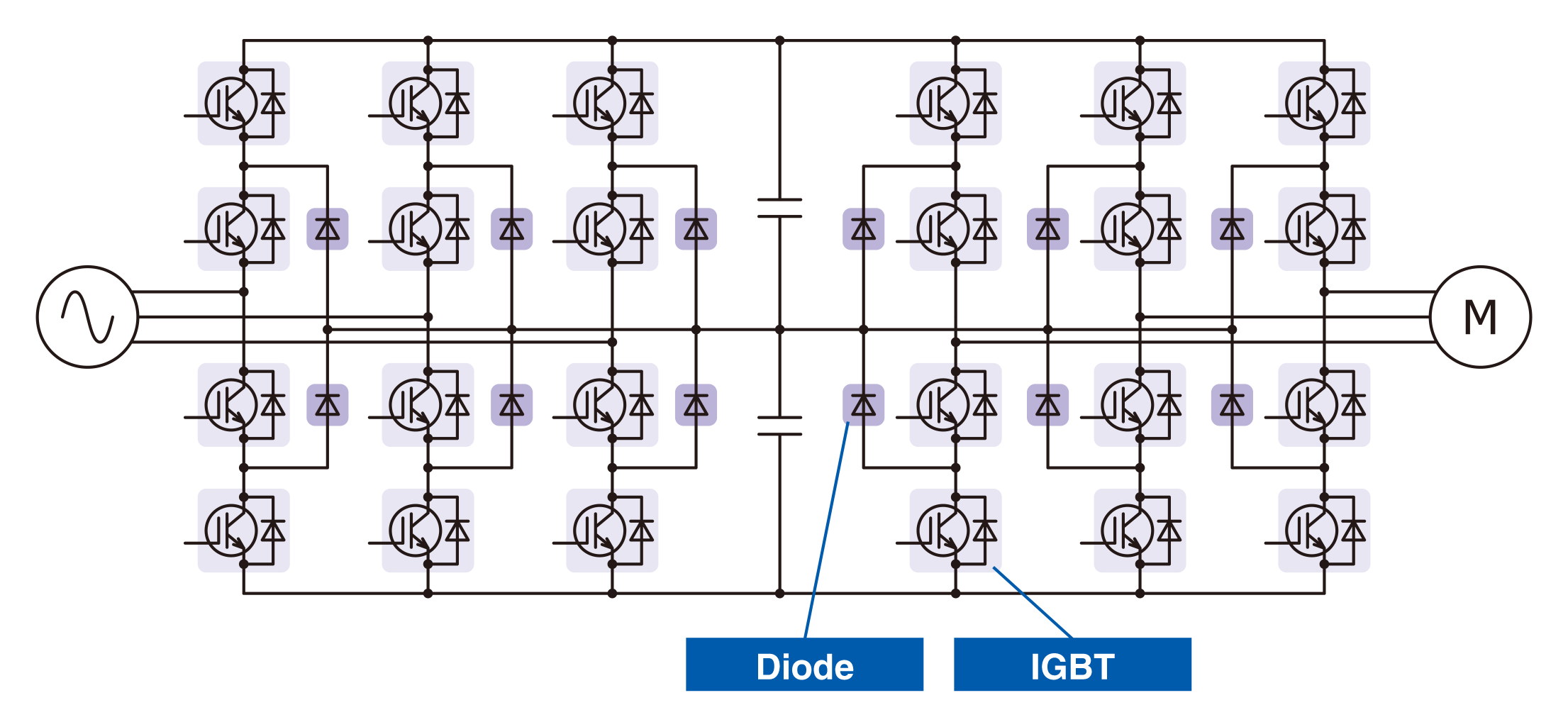

图2。直接三级逆变器

图2。直接三级逆变器

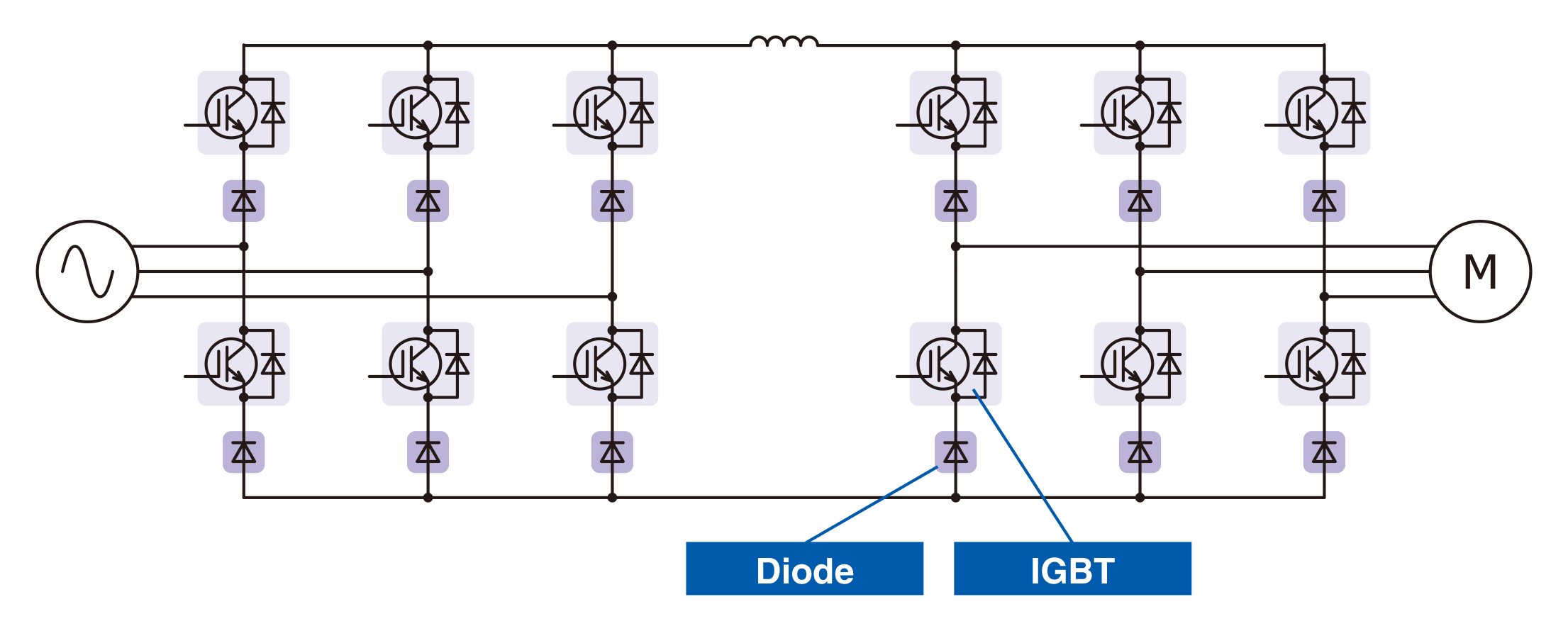

图3。电流型逆变器

图3。电流型逆变器

用于中压逆变器的IGBT模块

交流输出电压 逆变器容量(kVA) 串行 设备评级 V系列 X系列
3.3 kv 350 4 1700 v / 100 a 2 mbi100va 50 - 170 2 mbi100xaa170-50
500 4 1700 v / 150 a 2 mbi150vh 50 - 170 2 mbi150xaa170-50
2 mbi150xha170-50
700 4 1700 v / 200 a 2 mbi200vh 50 - 170 2 mbi200xha170-50
1050 4 1700 v / 300 a 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
1350 4 1700 v / 450 a 2 mbi450vn 50 - 170
2 mbi450vx 50 - 170		 2 mbi450xna170-50
2 mbi450xnb170-50
1600 4 1700 v / 300 a×2 p 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
6.6 kv 720 8 1700 v / 100 a 2 mbi100va 50 - 170 2 mbi100xaa170-50
1090 8 1700 v / 150 a 2 mbi150vh 50 - 170 2 mbi150xaa170-50
2 mbi150xha170-50
1450 8 1700 v / 200 a 2 mbi200vh 50 - 170 2 mbi200xha170-50
2180 8 1700 v / 300 a 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
2900 8 1700 v / 450 a 2 mbi450vn 50 - 170
2 mbi450vx 50 - 170		 2 mbi450xna170-50
2 mbi450xnb170-50
3490 8 1700 v / 300 a×2 p 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
10 kv 1200 12 1700 v / 100 a 2 mbi100va 50 - 170 2 mbi100xaa170-50
1800 12 1700 v / 150 a 2 mbi150vh 50 - 170 2 mbi150xha170-50
2 mbi150xaa170-50
2400 12 1700 v / 200 a 2 mbi200vh 50 - 170 2 mbi200xha170-50
3600 12 1700 v / 300 a 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
4800 12 1700 v / 450 a 2 mbi450vn 50 - 170
2 mbi450vx 50 - 170		 2 mbi450xna170-50
2 mbi450xnb170-50
5800 12 1700 v / 300 a×2 p 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50

新新产品

向上更新

UD正在开发的

注意事项

这些应用程序示例描述了推荐的模型，并不能保证它们将满足您的特定目标或条件。

IGBT模块的选择请参见第三章申请手册第一项．
