可编程操作员界面X1系列的产品信息

一般规格

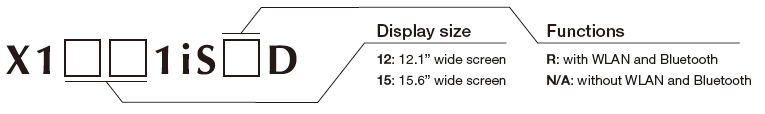

物品		X1121ISD	X1121ISRD
万博手机下载	额定电压	DC24V
	允许的电压范围	±10％
	允许的瞬时功率故障	在1毫秒内
	功耗（最高评级）	41W或更少
	急流	24A或更少，6ms（环境温度25°C）
绝缘电阻		DC外部终端和FG之间：DC500V10MΩ或更高
身体的 环境	环境温度	0至45°C
	环境湿度	85％RH或更少（没有露水冷凝，最大湿泡体温度：39°C或更低）
	操作高度	2,000m或更少
	操作氛围	没有暴露于腐蚀气或导电灰尘
	存储环境温度	-10至60°C
	存储环境湿度	85％RH或更少（没有露水冷凝，最大湿泡体温度：39°C或更低）
	污染水平	2
机械的 操作 条件	抵抗振荡	JIS B 3502（IEC61131-2）合规 振动频率：5至9 Hz，一半振幅：3.5 mm，9至150 Hz，恒定加速度9.8 m/s2（1g） X，Y，Z：3个方向（每个10次）
	抵抗冲击	JIS B 3502（IEC61131-2）合规 峰值加速度：147 m/s2（15g），X，Y，Z：3个方向，每次3次（总计18次）
电的 操作 条件	抵抗噪声	噪声电压：1,000VP-P，脉冲宽度：1 s，脉搏上升时间：1NS （通过噪声模拟器）
	抵抗静态排放	符合IEC61000-4-2，联系人：6KV，AIR：8KV
安装 条件	接地	D级接地（3级接地） FG/SG在X1系列中内部连接。
	保护结构	前壳：IP66（使用防水垫圈时），后壳：IP20
	冷却系统	天然空气冷却

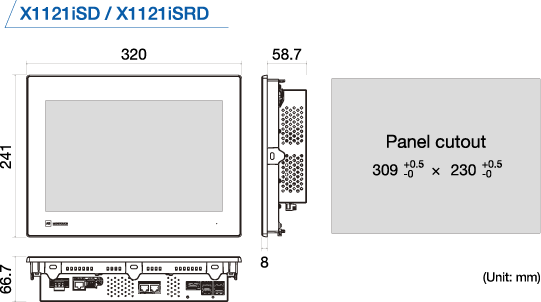

	尺寸w*h*d（mm）	320×241×66.7毫米
	面板切口（mm）	309×230毫米
	重量	大约3.2公斤
案子	颜色	黑色的
	材料	PBT和GF30树脂（前部）

性能规格

物品		X1121ISD	X1121ISRD
硬件	处理器	IntelAtom®×5-E3940
	内核数 /线程数	4/4
	主内存	4GB
	内部存储器	SSD（3D NAND）：64GB（自由空间30GB）
软件	操作系统	Windows 10 IoT Enterprise 2019 LTSC（64位）
展示	显示设备	TFT颜色
	解析度	WXGA：1,280×800
	显示屏尺寸	12.1”宽屏
	颜色	1670万颜色（仅适用于HMI屏幕，图片和3D零件）
	对比度	1,000：1
	背光	引领
	背光生活	大约50,000小时
触摸开关		PCAP（电容类型）

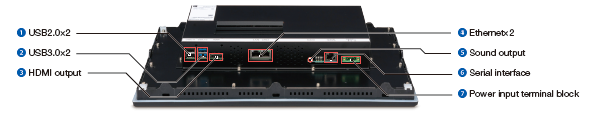

外部接口	以太网（RJ-45）×2	10Base-T/100Base-TX/1000Base-T
	串行端口（RJ-45）×1	异步：RS-232C/RS-422/RS-485（可切换） 数据长度：7，8位均等：甚至奇怪，无停止位：1，2位 波特率：4800，9600，19200，38400。57600，76800，115200 bps
	USB-A VER。3.0×2	Ver.3.0 （低速：1.5Mbps，全速：12Mbps，高速：480Mbps，超级速度：5.0Gbps）
	USB-A VER。2.0×2	Ver.2.0 （低速：1.5Mbps，全速：12Mbps，高速：480Mbps）
	声音输出（音频）×1	3.5立体声迷你插孔，线输出
	无线LAN（WLAN）	ー	1×WLAN IEEE 802.11 AC/A/B/G/N
	蓝牙	ー	1×蓝牙
	HDMI	1,280×800
钟	备份期	3年（环境温度25°C）
标准	CE标记	兼容的
	UL / CUL	UL61010-1/UL61010-2-201
	KC	兼容的
	广播法*1	日本：美国麦克风：加拿大FCC：ISED，欧洲：红色，韩国：KC，台湾：NCC

• *1：仅具有无线LAN的型号。
