可编程操作界面X1系列产品信息

通用规范

项		X1151iSD	X1151iSRD
万博手机下载	额定电压	DC24V时
	允许电压范围	±10%
	允许瞬时电源故障	在1毫秒
	功耗(最大功耗)评级)	51W或以下
	冲击电流	24A或以下，6ms(环境温度25°C)
绝缘电阻		直流外接端子与FG之间:DC500V 10MΩ及以上
物理 环境	环境温度	0 ~ 45°C
	环境湿度	85%RH或以下(无露水凝结，最大。湿球温度:39°C或更低)
	操作高度	2000米或以下
	操作的气氛	严禁接触腐蚀性气体或导电粉尘
	存储环境温度	-10到60°C
	存储环境湿度	85%RH或以下(无露水凝结，最大。湿球温度:39°C或更低)
	污染水平	2
机械 操作 条件	抗振荡	符合JIS b3502 (IEC61131-2)标准 振动频率:5 ~ 9hz，半幅:3.5 mm, 9 ~ 150hz，恒定加速度9.8 m/s2 (1G) X, Y, Z: 3个方向(各10次)
	抗冲击	符合JIS b3502 (IEC61131-2)标准 峰值加速度:147米/s2 (15G)， X,Y,Z: 3个方向，各3次(共18次)
电 操作 条件	抗噪音	噪声电压:1000vp -p，脉冲宽度:1s，脉冲上升时间:1ns (噪音模拟器)
	抗静电放电性能	符合IEC61000-4-2，接触:6kV，空气:8kV
安装 条件	接地	D级接地(3级接地) FG/SG是X1系列的内部连接。
	保护结构	前壳:IP66(使用防水垫圈时)，后壳:IP20
	冷却系统	自然风冷
	尺寸W*H*D (mm)	406 × 271 × 68.2毫米
	面板切口(mm)	395 × 260毫米
	重量	约3.9公斤
情况下	颜色	黑色的
	材料	PBT和GF30树脂(正面)

性能规格

项		X1151iSD	X1151iSRD
硬件	处理器	英特尔Atom®×5-E3940
	内核数/线程数	四四
	主内存	4 gb
	内部存储	SSD(3D NAND):64GB(剩余空间30GB)
软件	操作系统	Windows 10 IoT Enterprise 2019 LTSC(64位)
显示	显示设备	TFT彩色
	决议	Fhd: 1920 × 1080
	显示尺寸	15.6英寸宽屏
	颜色	1670万种颜色(仅适用于HMI屏幕、图片和3D部分)
	对比度	1000: 1
	背光	领导
	背光的生活	大约5万小时

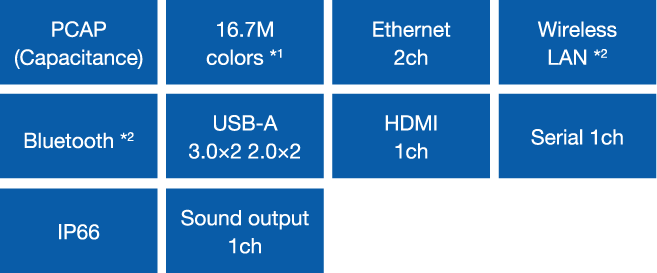

触摸开关		PCAP(电容式)

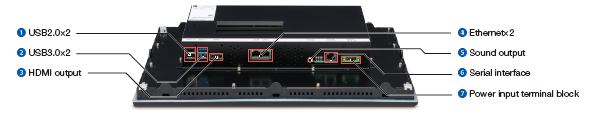

外部接口	以太网(RJ-45) × 2	10 base - t / 100 base-tx / 1000 base - t
	串口(RJ- 45) × 1	异步:RS-232C/RS-422/RS-485(可切换) 数据长度:7,8位奇偶校验:偶数、奇数、无停止位:1,2位 波特率:4800、9600、19200、38400。57600,76800,115200bps
	USB-A版本3.0 × 2	Ver.3.0 (低速1.5Mbps，全速12Mbps，高速480Mbps，超高速5.0Gbps)
	USB-A版本2.0 × 2	Ver.2.0 (低速:1.5Mbps，全速:12Mbps，高速:480Mbps)
	声音输出(音频)× 1	3.5立体声迷你插孔，线输出
	无线局域网(WLAN)	ー	1 × wlan IEEE 802.11 ac/a/b/g/n
	蓝牙	ー	1 ×蓝牙
	HDMI	1920 × 1080
时钟	备份时间	3年(环境温度25℃)
标准	CE标志	兼容的
	UL / cUL	UL61010-1 / ul61010 - 2 - 201
	KC	兼容的
	广播法* 1	日本:MIC，美国:FCC，加拿大:ISED，欧洲:RED，韩国:KC，台湾:NCC

• *1:只有无线局域网的型号。
