可编程显示产品信息页面V9100iC系列

尺寸和零件名称

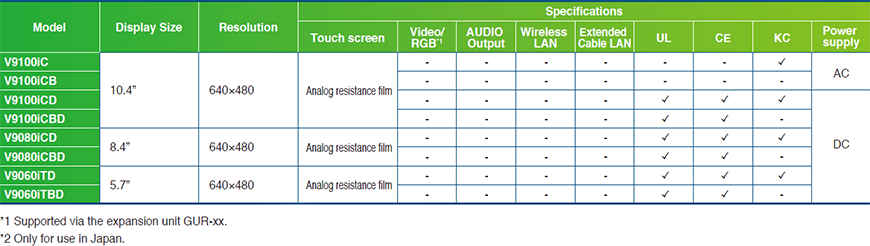

		V9100iC
万博手机下载	额定电压	100-240v ac / 24v dc
	允许电压范围	Ac: -15%， +10%/ dc:±10%
	允许瞬时电源故障	交流在20毫秒内，直流在1毫秒内
	需求(最大额定值)	AC: 50VA以下/ DC: 17W以下
绝缘电阻		DC500V 10MΩ及以上
物理环境	环境温度	0 ~ 50℃* 1
	环境湿度	85%RH或以下(无凝露)* 1
	操作高度	2000米以下
	大气	不得暴露在腐蚀性气体或导电粉尘中
	储存温度	-10 ~ 60℃* 1
	存储湿度	85%RH或以下(无凝露)* 1
	过电压类别	第二类
	污染程度	污染程度2
机械操作条件	抗振荡	符合JIS b3502 (IEC61131-2)振动频率:5-9Hz，脉动:3.5mm， 9-150Hz，加速度:9.8m/s2(1G)，X,Y,Z: 3个方向(各10次)
	抗冲击	符合JIS B 3502 (IEC61131-2)峰值加速度:147m/s2(15G)， X,Y,Z: 3个方向，各3次(共18次)
电气工况	抗噪声	噪声电压:1500vp -p，脉冲宽度:1μs，脉冲上升时间:1ns
	抗静电放电性能	符合IEC61000-4-2，接触:6kV，空气:8kV
安装条件	接地	接地电阻:小于100Ω， FG/SG分离
	结构	前面板:符合IP66, Type 4X/13* 2(安装防水垫片时) 后盖:符合IP20标准 形式:单机，安装方式:面板安装
	冷却系统	自然风冷
	维W * H * D(毫米)	303.8×231.0×54.0
	面板切口(mm)	289.0×216.2 (+ 0.5/-0)
情况下颜色		浅灰色 (黑色型号黑色前座)
材料		PC树脂

• *1:在39°C或更低的湿球温度下使用，因为更高的温度可能会导致故障。

性能规格

屏幕内存(FROM)		64 mb
备份内存(SRAM)		800 kb
显示	显示设备	彩色液晶显示器
	决议	640×480
	显示尺寸	10.4”
	颜色	1670万年* 3
	背光	领导
	背光的生活	70000小时
触摸开关	类型	模拟电阻膜
功能转换开关	数量	8

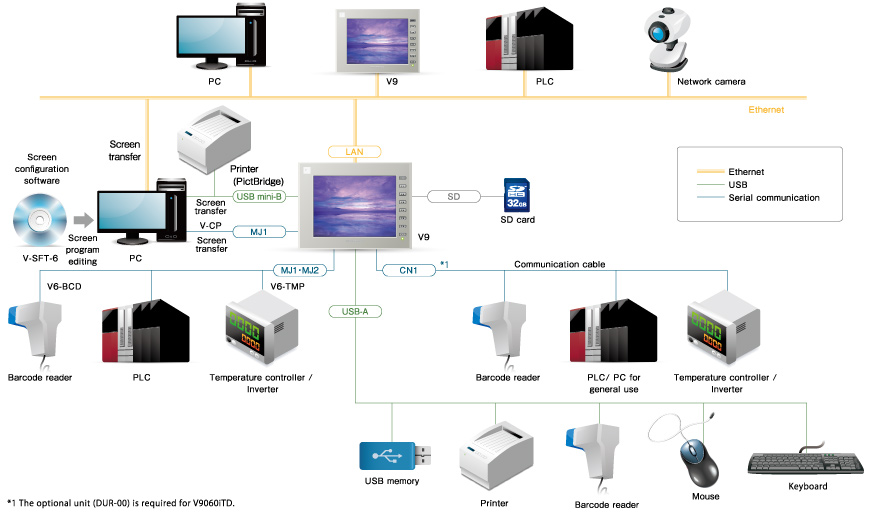

外部接口	D-Sub 9-pin (CN1)	RS-232C/ RS-485(2线制)/ RS-422(4线制)， 异步类型，数据长度:7,8位，奇偶校验:偶数，奇数，无， 停止位:1、2位，波特率:4800、9600、19200、38400、57600、76800、115200、187500* 4个基点
	模块化的产品有 (MJ1 / MJ2)	RS-232C/ RS-485(2线制)，异步型， 数据长度:7,8位，奇偶校验:偶数，奇数，无，停止位:1,2位， 波特率:4800、9600、19200、38400、57600、76800、115200 bps
	SD卡	标准提供一个卡槽
	以太网	1 ch, 波特率:100Mbps、10Mbps
	无线局域网	-
	USB	A型，mini-B型(Ver.2.0)
	声音输出	-
时钟	备份时间	5年(环境温度25℃)
	历法的准确性	间隙±90秒/月(环境温度25℃，无电源时)
标准	CE标志* 5	EN61000-6-2, EN61000-6-4
	UL cUL* 5	ul61010-1、ul61010-2-201* 6
	KC* 7	兼容的
	广播法	-
分类标准		-

• *2:仅限DC产品。Ver的硬件。B或更晚。
• *3:仅用于显示图片、3D部件、视频和RGB输入(不包括高速模式)。其他部分以65,536种颜色显示。
• *4:仅适用于西门子MPI(与dur00不兼容)。
• *5:仅限DC产品。
• *6:仅适用于硬件版本。F或更高。适用于硬件版本标准。a到e是UL 508。
• *7:黑色车型未认证
