可编程显示的产品信息页面v9100is系列

尺寸和零件名称

		v9100is
万博手机下载	额定电压	100-240V AC/ 24V DC
	允许的电压范围	AC：-15％， +10％/ DC：±10％
	允许的瞬时功率故障	AC在20ms以内，直流1ms以内
	需求（最高评级）	AC：70VA或更少/ DC：28W或更少
绝缘电阻		DC500V10MΩ或更多
物理环境	环境温度	0 ～50℃*1
	环境湿度	85％RH或更少（无露水凝结）*1
	操作高度	2,000米或更低
	气氛	不暴露于腐蚀气或导电灰尘
	贮存温度	-10 ～60℃*1
	存储湿度	85％RH或更少（无露水凝结）*1
	过压类别	II类
	污染学位	污染学位2
机械操作条件	抵抗振荡	符合JIS B 3502（IEC61131-2）振动频率：5-9Hz，脉动：3.5mm， 9-150Hz，加速度：9.8m/s2（1g），X，Y，Z：3个方向（每个10次）
	抵抗冲击	符合JIS B 3502（IEC61131-2）峰值加速度：147m/s2（15G），X，Y，Z：： 3个方向，每次三次（总共18次）
电气操作条件	抵抗噪声	噪声电压：1,500VP-P，脉冲宽度：1μs，脉冲上升时间：1NS
	抵抗静态排放	符合IEC61000-4-2，联系人：6KV，AIR：8KV
安装条件	接地	接地电阻：小于100Ω，FG/SG分离
	结构	前面板：符合IP66，键入4X/13*2（安装防水垫圈时） 后盖：符合IP20 表格：单个单元，安装方法：面板安装
	冷却系统	天然空气冷却
	尺寸w*h*d（mm）	303.8×231.0×54.0
	面板切口（mm）	289.0×216.2+0.5/-0）
表壳颜色		浅灰 （黑色模型的黑色前壳）
材料		PC树脂

• *1：在39°C或更低的湿块温度下使用，因为较高的温度可能会导致衰竭。

性能规格

屏幕存储器（来自）		64MB
备份内存（SRAM）		800KB
展示	显示设备	TFT颜色LCD
	解析度	800×600
	显示屏尺寸	10.4英寸
	颜色	1670万*3
	背光	引领
	背光生活	70,000小时
触摸开关	类型	模拟抗性膜
功能开关	数量	8

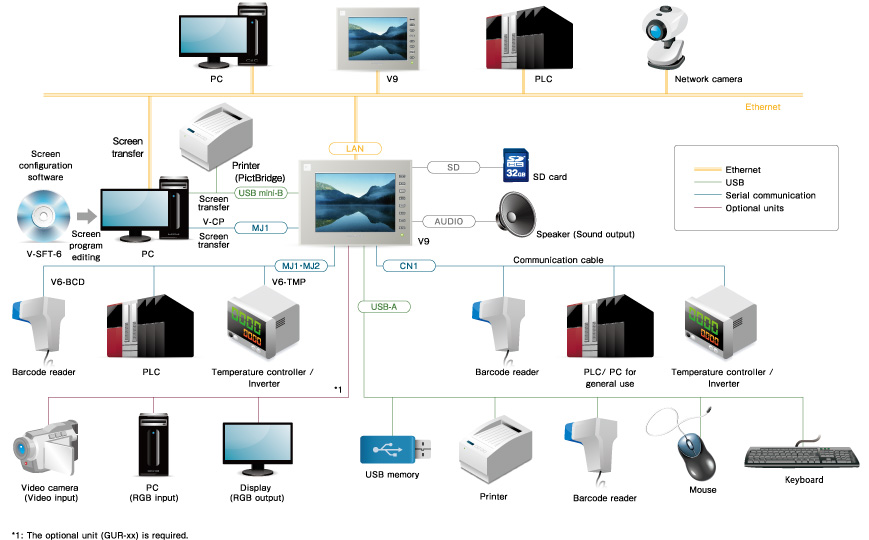

外部接口	D-SUB 9针（CN1）	RS-232C/ RS-485（2线系统）/ RS-422（4线系统）， 异步类型，数据长度：7,8位，奇偶校验：甚至奇怪，无， 停止位：1、2位，波特率：4800、9600、19200、38400、57600、76800、115200、187500*4bps
	模块化8针 （MJ1/MJ2）	RS-232C/ RS-485（2线系统），异步类型， 数据长度：7,8位，均等：甚至奇怪，无，停止位：1，2位， 波特率：4800，9600，19200，38400，57600，76800，115200 bps
	SD卡	标准提供了一个卡插槽
	以太网	1ch， 波特率：100Mbps， 10Mbps
	无线网络*5	符合IEEE802.11b/g/n（2.4GHz）
	USB	A型，类型Mini-B（Ver.2.0）
	声音输出	1CH作为标准
钟	备份期	5年（环境温度25°C）
	日历准确性	间隙±90秒每月（不提供电力时，环境温度为25°C）
标准	CE标记*6	EN61000-6-2 、EN61000-6-4*8
	ul ･库尔*6	UL61010-1、UL61010-2-201*7、ANSI/ISA 12.12.01*2
	KC*8*9	合规
	广播法*5	日本：电信
分类标准*6*8*10		Nippon Kaiji Kyokai（NK） 美国航运局（ABS） 劳埃德的运输登记册（LR） det norske veritas（DNV）

• *2：仅DC产品。VER的硬件。B或更高版本。
• *3：仅显示图片，3D零件，视频和RGB输入（不包括高速模式）。其他零件以65,536种颜色显示。
• *4：仅适用于西门子MPI（与DUR-00不兼容）。
• *5：仅无线LAN兼容产品。
• *6：仅DC产品。
• *7：仅适用于硬件版本。为以后。适用于硬件VER的标准。A到E是UL 508。
• *8：不支持无线LAN兼容产品。
• *9：黑色模型未经认证
• *10：硬件版本。C或更高。
