高压变频器

高压变频器是变频驱动3相交流3 k / 6 k / 6.6 kv高压电动机的装置,用于钢铁,纤维、造纸等的成套设备中。
将高压变频器用1700 v, 3300 v的高耐压IGBT模块系列化。
高压变频器

富士IGBT模块的MV, SVG逆变器(PDF:1.7MB)

主电路示例

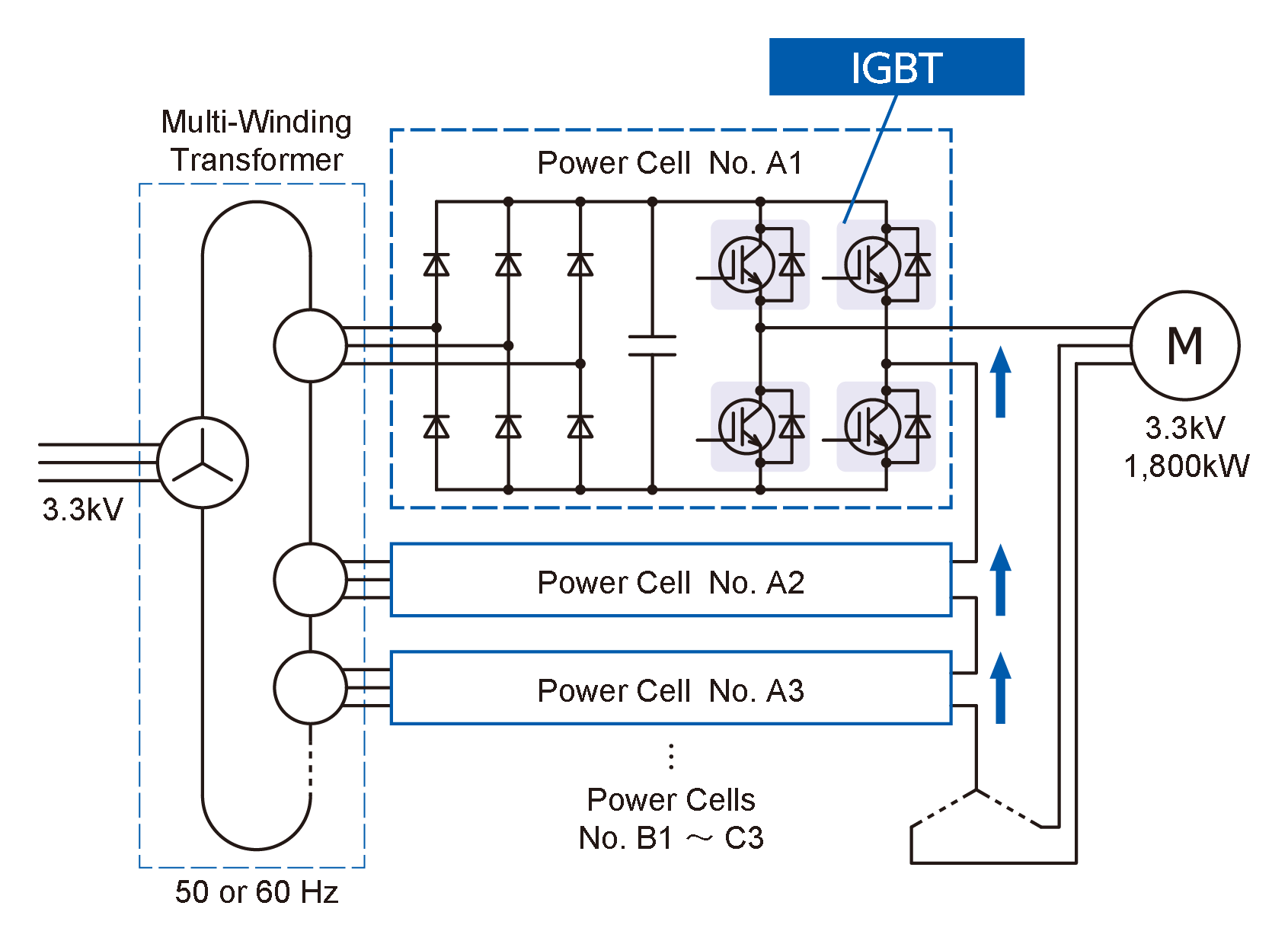

图1.单位连续多级

图1.单位连续多级

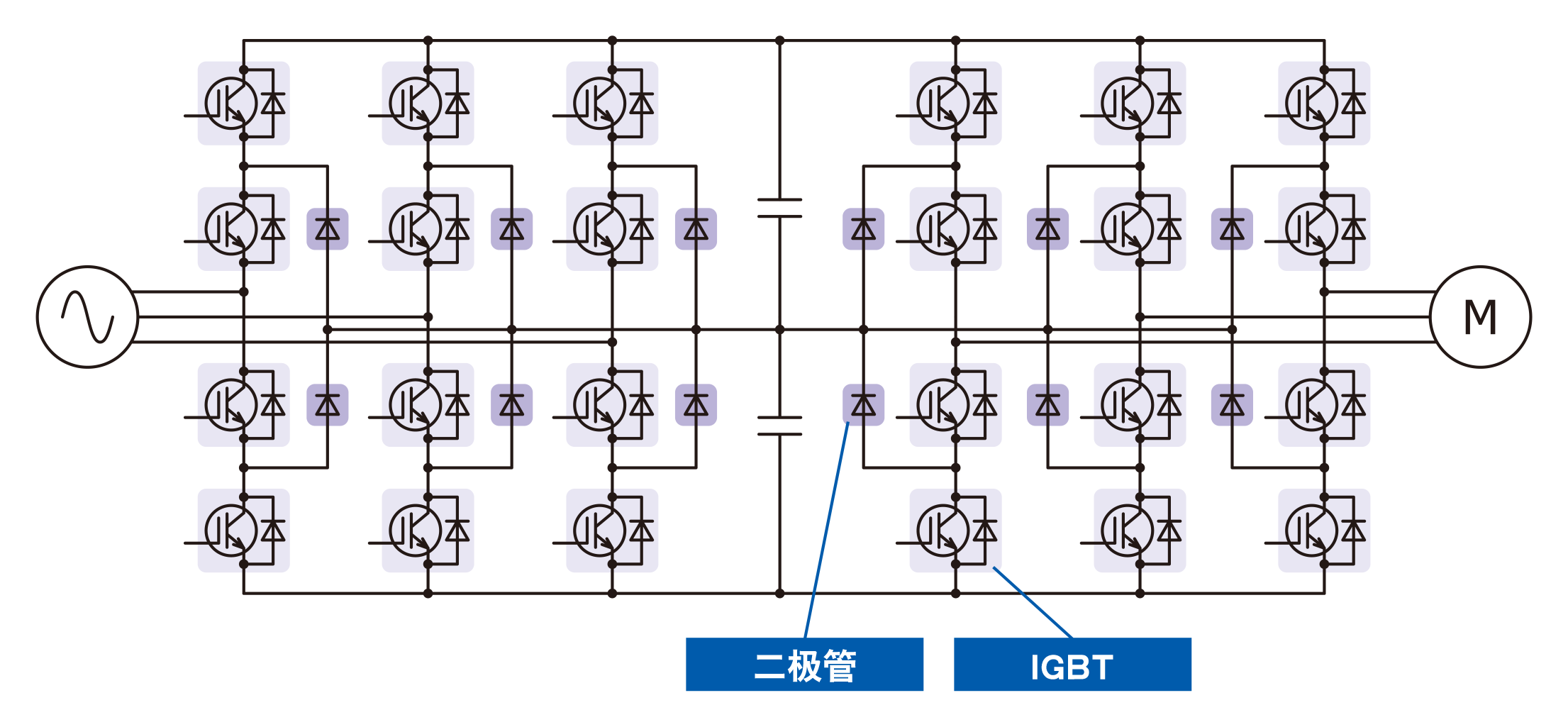

图2.直接三级逆变器

图2.直接三级逆变器

图3.电流型逆变器

图3.电流型逆变器

高压变频器用IGBT模块

交流输出电压 逆变器容量(kVA) 串行 设备评级 V系列 X系列
3.3 kv 350 4 1700 v / 100 a 2 mbi100va 50 - 170 2 mbi100xaa170-50
500 4 1700 v / 150 a 2 mbi150vh 50 - 170 2 mbi150xaa170-50
2 mbi150xha170-50
700 4 1700 v / 200 a 2 mbi200vh 50 - 170 2 mbi200xha170-50
1050 4 1700 v / 300 a 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
1350 4 1700 v / 450 a 2 mbi450vn 50 - 170
2 mbi450vx 50 - 170		 2 mbi450xna170-50
2 mbi450xnb170-50
1600 4 1700 v / 300 a×2 p 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
6.6 kv 720 8 1700 v / 100 a 2 mbi100va 50 - 170 2 mbi100xaa170-50
1090 8 1700 v / 150 a 2 mbi150vh 50 - 170 2 mbi150xaa170-50
2 mbi150xha170-50
1450 8 1700 v / 200 a 2 mbi200vh 50 - 170 2 mbi200xha170-50
2180 8 1700 v / 300 a 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
2900 8 1700 v / 450 a 2 mbi450vn 50 - 170
2 mbi450vx 50 - 170		 2 mbi450xna170-50
2 mbi450xnb170-50
3490 8 1700 v / 300 a×2 p 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
10 kv 1200 12 1700 v / 100 a 2 mbi100va 50 - 170 2 mbi100xaa170-50
1800 12 1700 v / 150 a 2 mbi150vh 50 - 170 2 mbi150xha170-50
2 mbi150xaa170-50
2400 12 1700 v / 200 a 2 mbi200vh 50 - 170 2 mbi200xha170-50
3600 12 1700 v / 300 a 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50
4800 12 1700 v / 450 a 2 mbi450vn 50 - 170
2 mbi450vx 50 - 170		 2 mbi450xna170-50
2 mbi450xnb170-50
5800 12 1700 v / 300 a×2 p 2 mbi300vn 50 - 170
2 mbi300vx 50 - 170		 2 mbi300xna170-50
2 mbi300xnb170-50

新新产品

向上更新

UD开发中

注意事项

本应用例记载的是推荐型号，并非对符合顾客特定目的和条件的保证。

选定IGBT模块的详情请参照应用手册第3章1。
