风力发电
作为对绿色方法，利用发电风进行发电风力发电机在全球全球通过增大的，提高提高单发电的发电机成为。。。

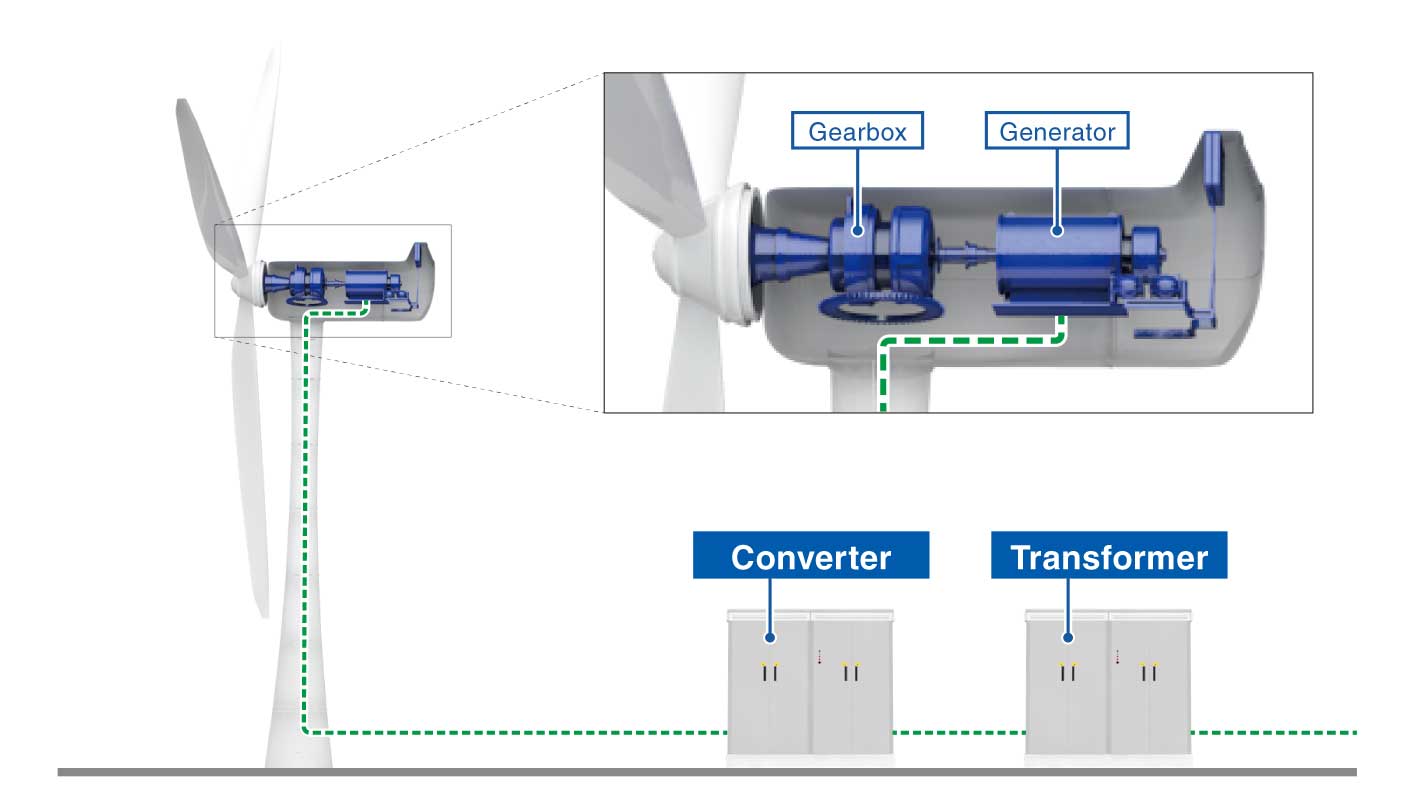

Ac/dc转换器将发电机流电流电流电，再流电，再通过变频器将直流电电
富士电机您适用于大容量转换电路电路的的的的
风力发电的示例

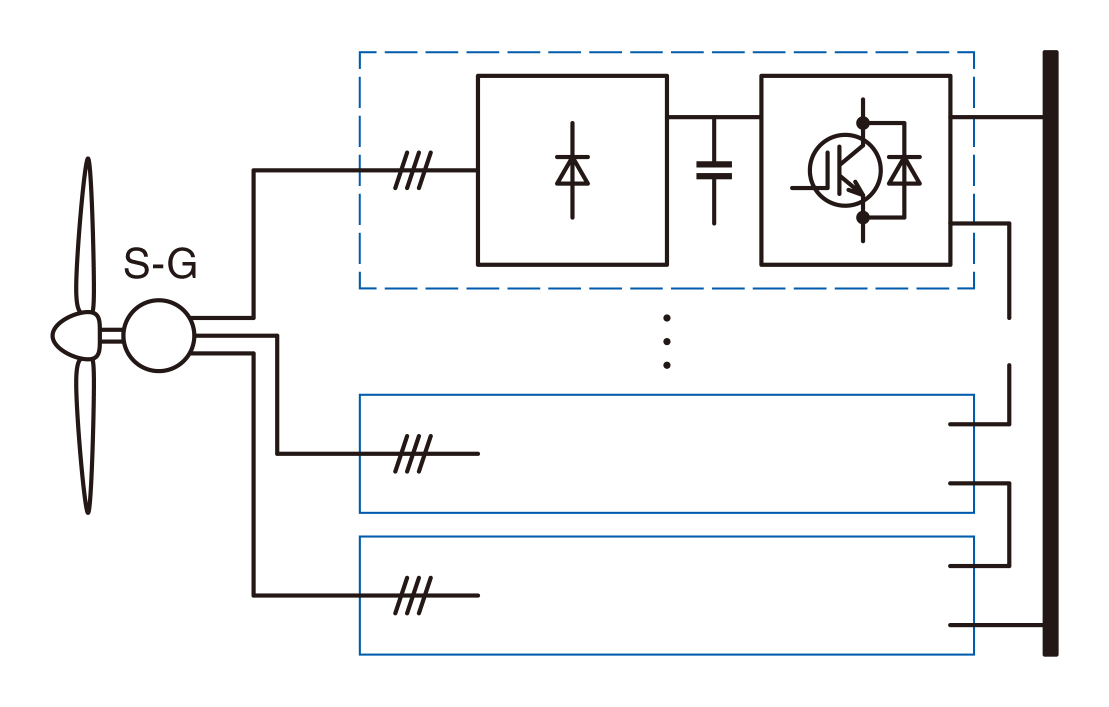

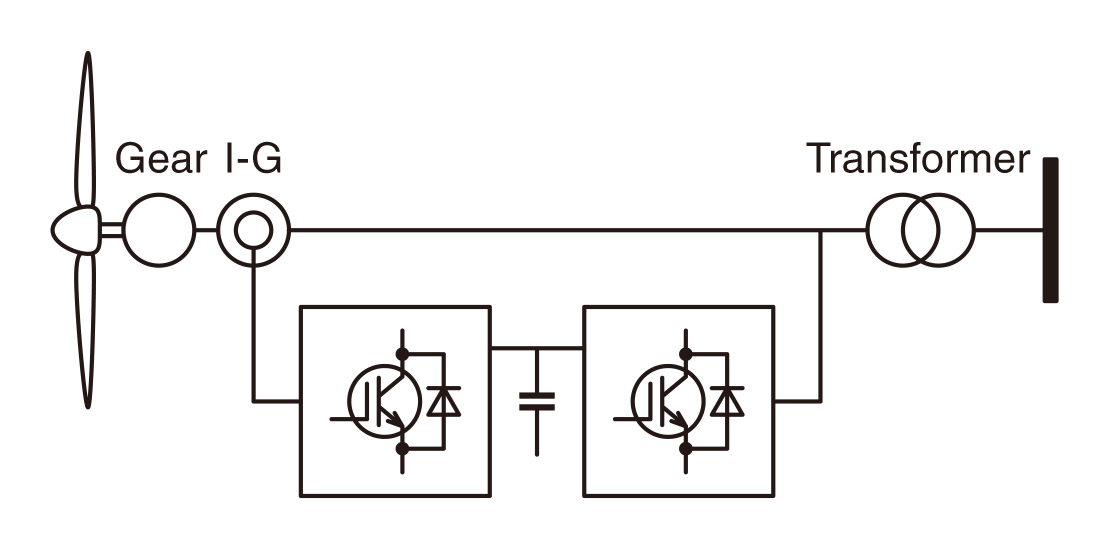

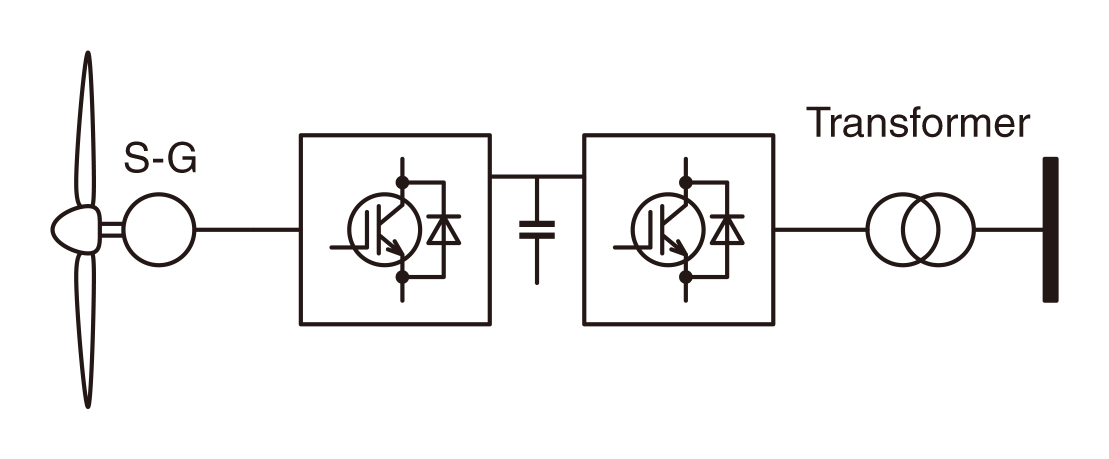

| 拓扑 | 双倍的 | 直接的 | 直接 +多级 |
|---|---|---|---|
| 配置 |  |
 |
 |
| 效率 | 89％ | 90％ | 93％ |
| 成本 | 100％ | 98〜100％ | 90〜95％ |
| 质量 | 低的 | 高的 | 高的 |
| 齿轮箱 | 需要 | 不需要 | 不需要 |
| 加紧变压器 | 需要 | 需要 | 不需要 |
| 发电机 | 就职 | 同步 | 同步 +多绕组 |
| 转换器 容量 |
15〜30％ | 100％ | 100％ |
| IGBT | 1700V/450A〜1000A | 1700V/1000A〜3600A | 3300V/150A〜400A |
风力发电用igbt模块
表1。双饲料系统
IGBT模块的双美食系统提案
| 风力 转换器 |
包裹 | 转子侧 | 网格一面 | ||||
|---|---|---|---|---|---|---|---|
| IGBT模块 | 平行数 | IGBT模块 | 平行数 | ||||
| V系列 | X系列 | V系列 | X系列 | ||||
| 1.5MW | 双XT | 2MBI450VN-170-50 | 2MBI450XNA170-50 | 6 | 2MBI450VN-170-50 | 2MBI450XNA170-50 | 3 |
| 2MBI600XNG170-50 | 4 | 2MBI600XNG170-50 | 2 | ||||
| PrimePack™ | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 3 | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 1 | |
| 2MBI1400VXB-170P-50 | 2NBI1400XXB170-50 | 2 | 2MBI1400VXB-170P-50 | 2NBI1400XXB170-50 | 1 | ||
| 2MBI1800XXF170-50 | 1 | 2MBI1800XXF170-50 | 1 | ||||
| 2MBI1800XXG170-50 | 1 | 2MBI1800XXG170-50 | 1 | ||||
| HPM | 1MBI1600VC-170E | 2 | 1MBI1600VC-170E | 1 | |||
| 2.0MW | 双XT | 2MBI450VN-170-50 | 2MBI450XNA170-50 | 8 | 2MBI450VN-170-50 | 2MBI450XNA170-50 | 4 |
| 2MBI600XNG170-50 | 6 | 2MBI600XNG170-50 | 3 | ||||
| PrimePack™ | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 4 | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 2 | |
| 2MBI1400VXB-170P-50 | 2NBI1400XXB170-50 | 3 | 2MBI1400VXB-170P-50 | 2NBI1400XXB170-50 | 2 | ||
| 2MBI1800XXF170-50 | 1 | 2MBI1800XXF170-50 | 1 | ||||
| 2MBI1800XXG170-50 | 1 | 2MBI1800XXG170-50 | 1 | ||||
| HPM | 1MBI2400VC-170E | 2 | 1MBI2400VC-170E | 1 | |||
| 1MBI2400VD-170E | 2 | ||||||
新的新产品
向上更新
ud开发中
注：PrimePack™为Infineon Technologies公司公司注册。。
表2。直接驱动系统
直接驱动系统的IGBT模块建议
| 风力 转换器 |
包裹 | 转子侧 | 网格一面 | ||||
|---|---|---|---|---|---|---|---|
| IGBT模块 | 平行数 | IGBT模块 | 平行数 | ||||
| V系列 | X系列 | V系列 | X系列 | ||||
| 1.5MW | PrimePack™ | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 3 | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 2 |
| 2MBI1400VXB-170E-50 | 2NBI1400XXB170-50 | 2 | 2MBI1400VXB-170E-50 | 2NBI1400XXB170-50 | 2 | ||
| 2MBI1800XXF170-50 | 1 | 2MBI1800XXF170-50 | 1 | ||||
| 2MBI1800XXG170-50 | 1 | 2MBI1800XXG170-50 | 1 | ||||
| HPM | 1MBI1200VC-170E | 2 | 1MBI1600VC-170E | 1 | |||
| 1MBI2400VC-170E | 1 | 1MBI2400VC-170E | 1 | ||||
| 1MBI2400VD-170E | 1 | 1MBI2400VD-170E | 1 | ||||
| 2.0MW | PrimePack™ | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 3 | 2MBI1000VXB-170E-50 | 2MBI1000XXB170-50 | 3 |
| 2MBI1400VXB-170E-50 | 2NBI1400XXB170-50 | 2 | 2MBI1400VXB-170E-50 | 2NBI1400XXB170-50 | 2 | ||
| 2MBI1800XXF170-50 | 1 | 2MBI1800XXF170-50 | 1 | ||||
| 2MBI1800XXG170-50 | 1 | 2MBI1800XXG170-50 | 1 | ||||
| HPM | 1MBI2400VC-170E | 1 | 1MBI1600VC-170E | 1 | |||
| 1MBI2400VD-170E | 1 | ||||||
新的新产品
向上更新
ud开发中
注：PrimePack™为Infineon Technologies公司公司注册。。
