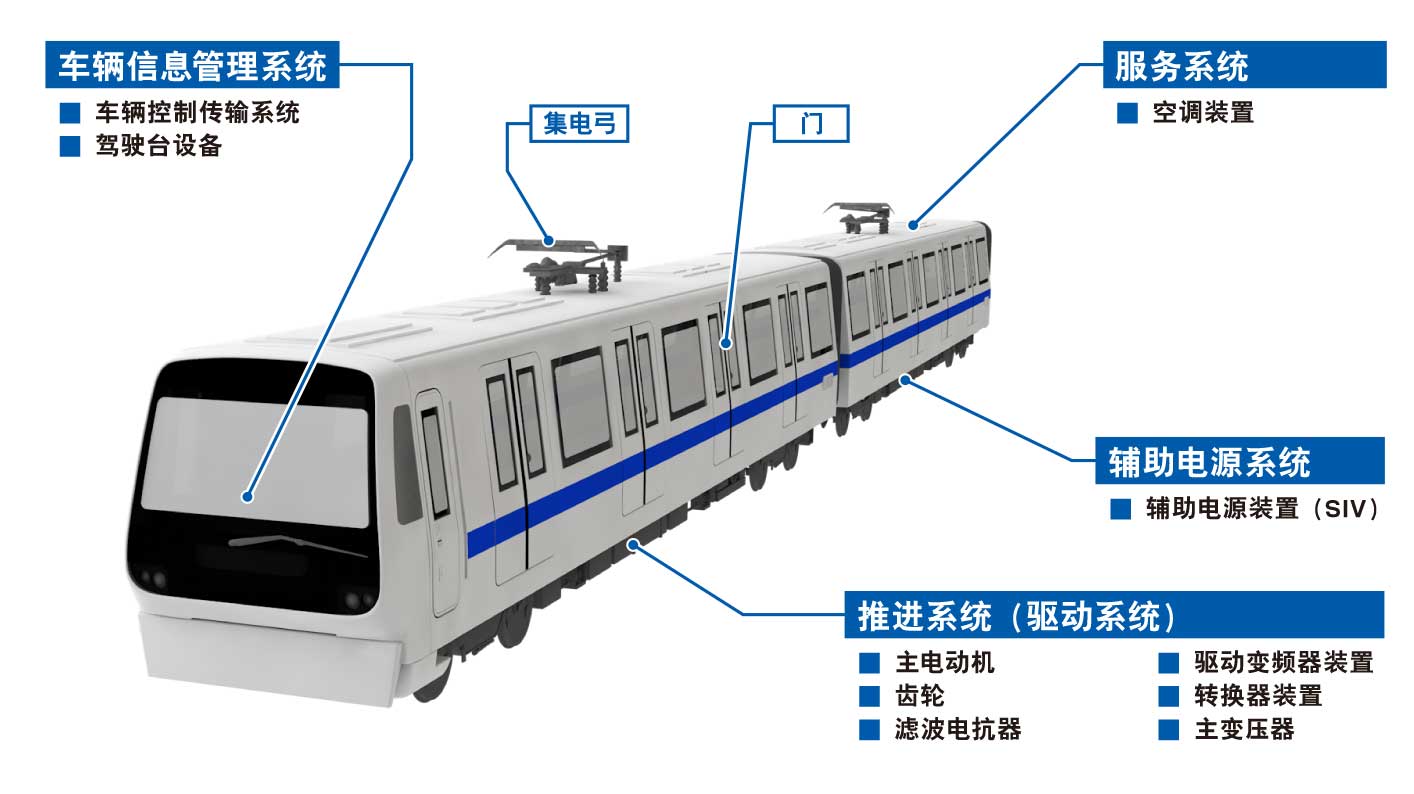

铁路车厢的电力电子设备

中车厢，除动机驱动之外之外。

主电源转换器的电路示例

动机驱动结构示例。分分交流和直流电压电压交流电压电压的的的情况情况情况情况情况下下下下下下的的的电压电压电压电压电压电压电压电压电压电压电压电压电压电压电压电压电压电压电压电压电压

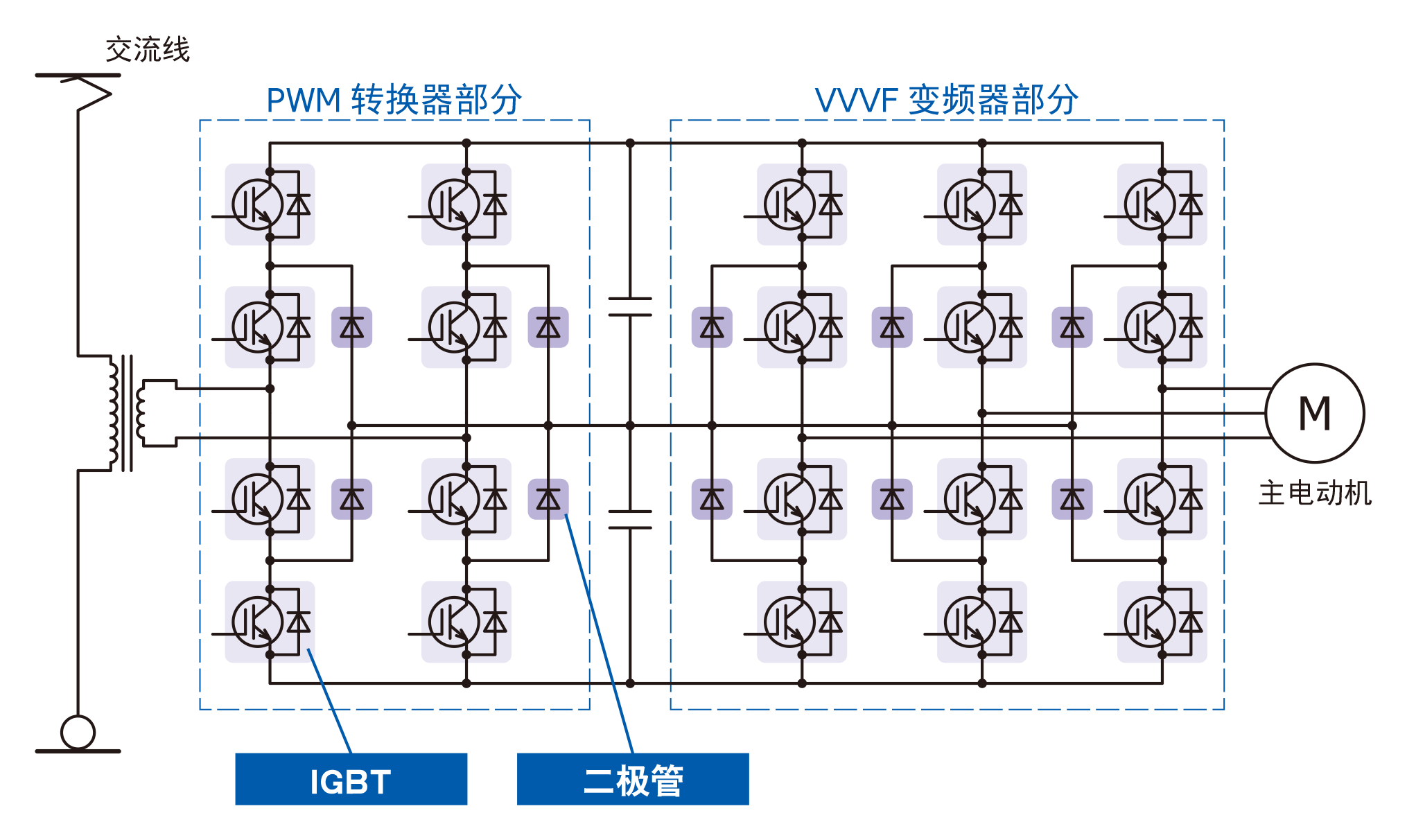

交流型电车用转换器示例

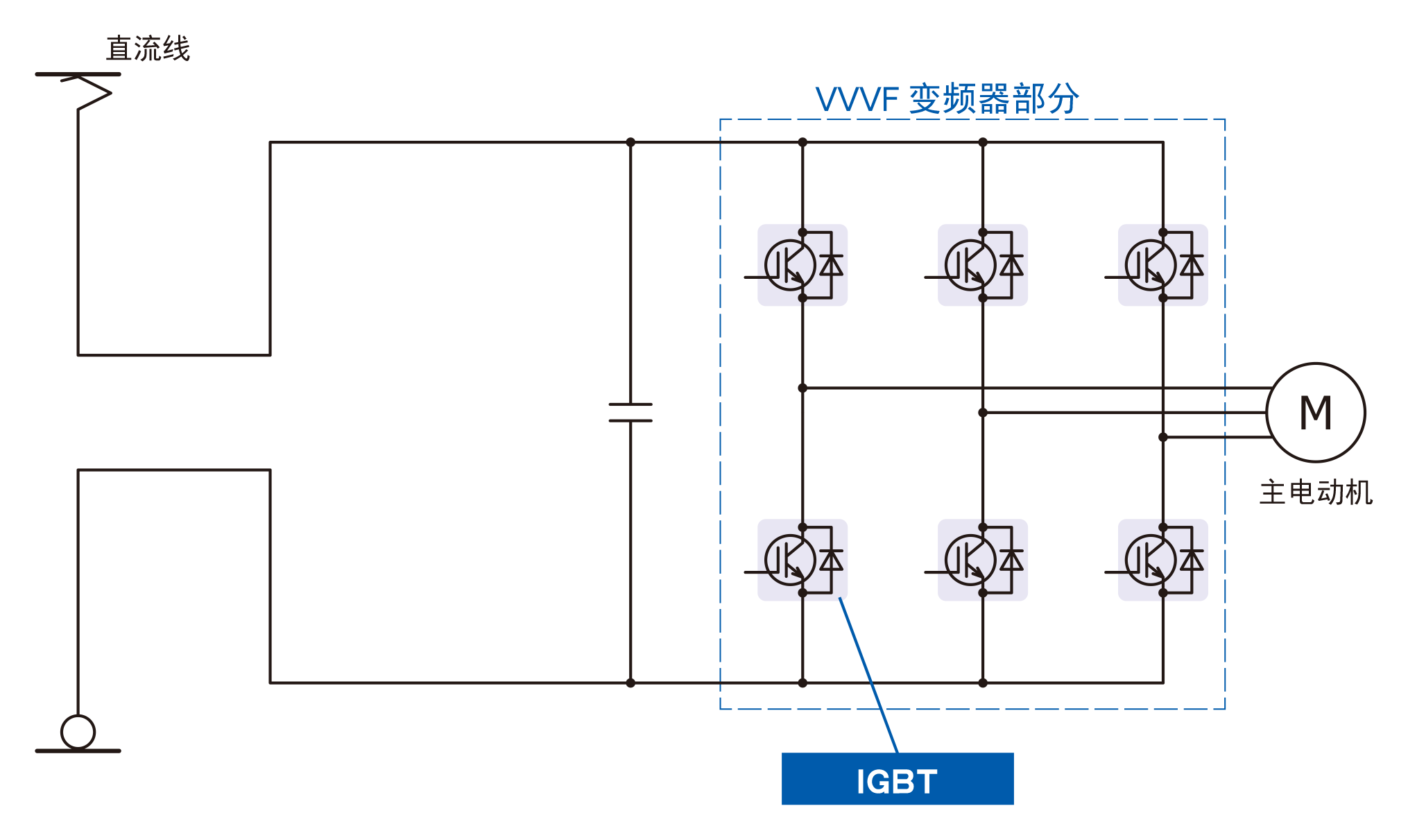

直流型电车用转换器示例

馈电电压示例

类别		城市铁路	城际铁路
地区		地铁，lrv	电车	高速车厢
欧洲		DC600V/DC750V/DC825V/DC1500V	DC1500V/DC3000V/AC15KV/AC25KV	AC25KV
	西欧	DC600V/DC750V/DC1500V	DC1500V/DC3000V/AC15KV/AC25KV	AC15KV/AC25KV
	东欧	DC600V/DC750V	DC1500V/DC3000V/AC25KV	-
	顺式	DC600V/DC750V/DC825V	DC1500V/DC3000V/AC25KV	AC25KV
北美		DC600V/DC750V	AC25KV	-
中南美		DC600V/DC750V/DC1500V/DC3000V	DC3000V	-
亚洲，太平洋		DC600V/DC750V/DC1500V	DC1500V/AC20KV/AC25KV	AC25KV
中东，非洲		DC750V/DC1500V	DC3000V/AC25KV	-
全球的		DC750V/DC1500V	DC1500V/AC25KV	AC25KV

辅助电源装置电路示例

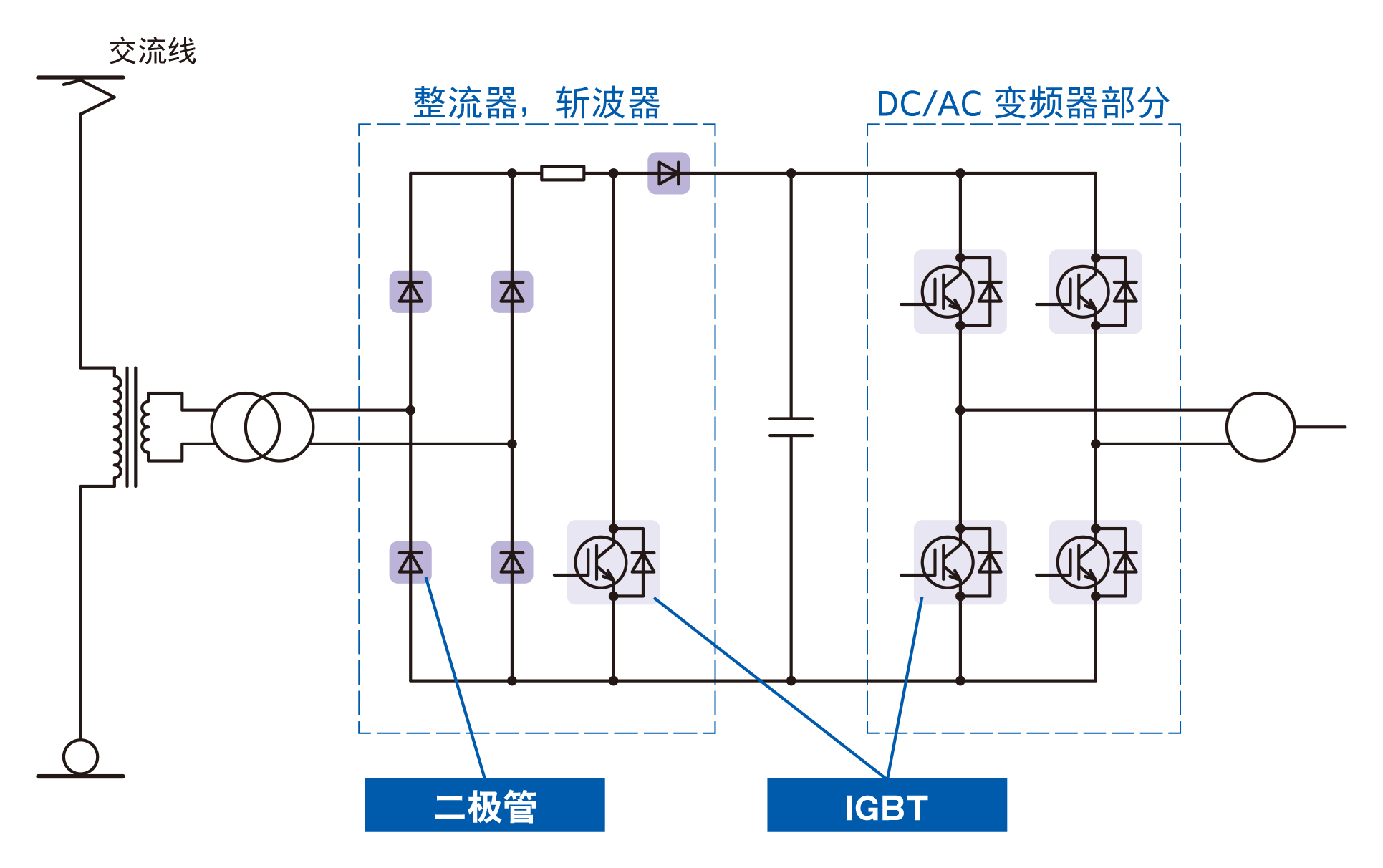

交流型电车辅助电源装置示例

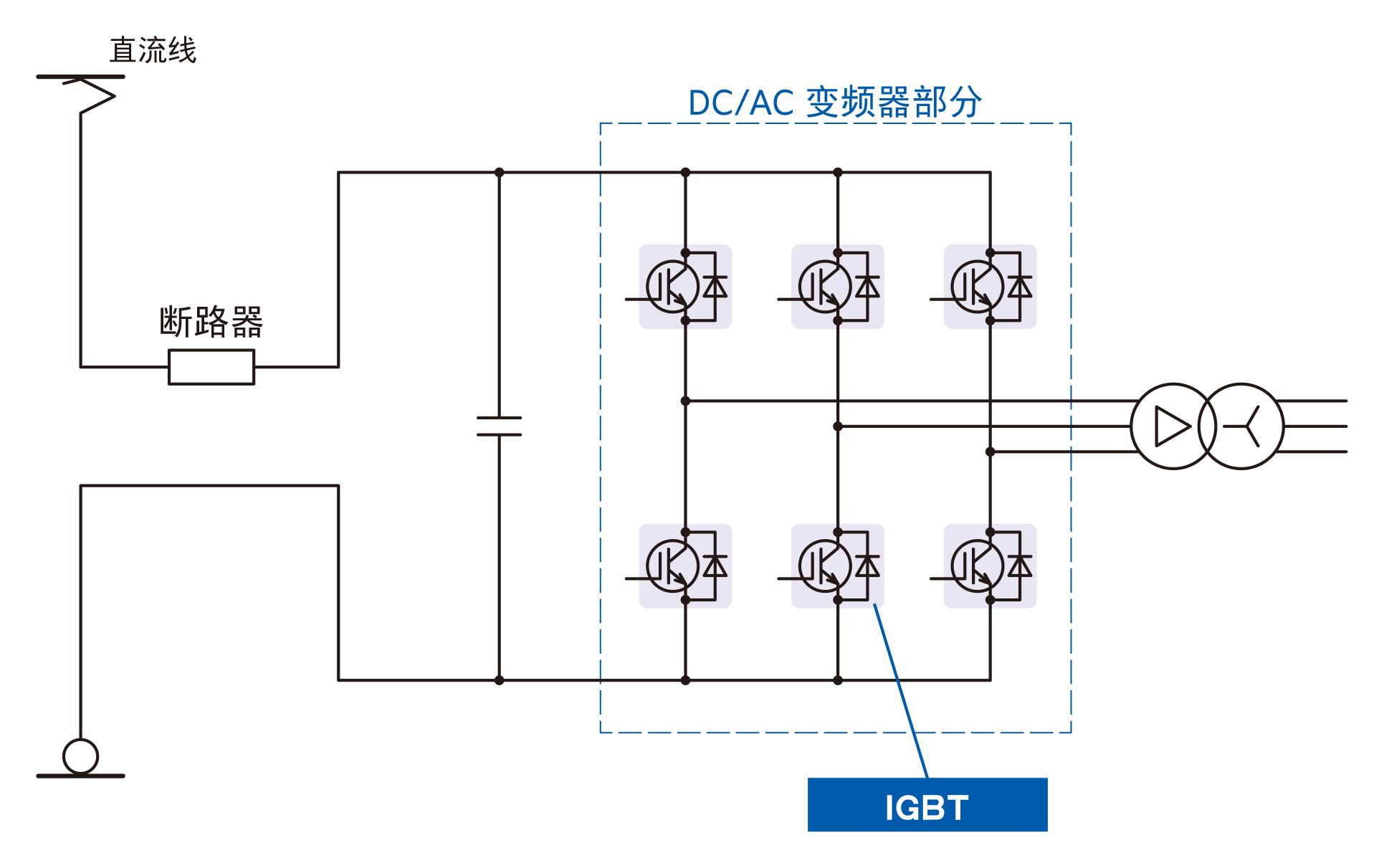

直流型电车辅助电源装置示例

类别		城市铁路		城际铁路
规格		地铁，lrv	地铁	电车	高速车厢
规格		亚洲规格（（（中国东南亚））	北美规格 nyct）	亚洲规格（（（澳洲日本））	全球规格
	输入电压	DC750V	DC600V	DC1500V	AC440V （3次）
	输出电压	AC440V，3φ，60Hz	AC120V，1φ，60Hz×15kVa	AC440V，3φ，60Hz	AC440V，3φ，60Hz
			DC37.5V x 20kW
	容量	90KVA/160KVA	40kva	180KVA/260KVA	180KVA/210KVA
冷却方式		自冷	强制风冷	自冷	强制风冷
效率		95％以上	95％以上	95％以上	95％以上
噪音		62DB（a）	70dB（a）	62DB（a）	68dB（a）
小型化		≧80kVa/m3	≧100kVa/m3	≧120kVa/m3	≧120kVa/m3

富士电机的半导体产品

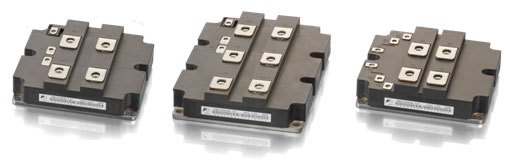

HPM（高功率模块）

Alsic底板（高可靠性类型）

1包

	1700V	3300V
800a		1MBI800UG-330
1000a		1MBI1000UG-330
1200a	1MBI1200VR-170E	1MBI1200UE-330
1500a		1MBI1500UE-330
1600a	1MBI1600VR-170E
2400a	1MBI2400VR-170E 1MBI2400VS-170E
3600a	1MBI3600VS-170E

2包

	1700V
600a	2MBI600VT-170E
800a	2MBI800VT-170E
1200a	2MBI1200VT-170E

铜底板（标准类型）

1包

	1200V	1700V
1200a	1MBI1200VC-1220p	1MBI1200VC-170E
1600a	1MBI1600VC-1220p	1MBI1600VC-170E
2400a	1MBI2400VC-1220p 1MBI2400VD-1220p	1MBI2400VC-170E 1MBI2400VD-170E
3600a	1MBI3600VD-1220p	1MBI3600VD-170E

2包

	1200V	1700V
600a	2MBI600VG-1220p	2MBI600VG-170E
800a	2MBI800VG-1220p	2MBI800VG-170E
1200a	2MBI1200VG-1220p	2MBI1200VG-170E

PrimePack™

注：PrimePack™为Infineon Technologies公司公司商标商标

2包v_CES= 1200V

	V系列	X系列
600a	2MBI600VXA-1220E-50 2MBI600VXA-1220E-54
900A	2MBI900VXA-1220E-50 2MBI900VXA-1220E-54 2MBI900VXA-1220P-50 2MBI900VXA-1220P-54	2MBI900XXA120P-50
1200a		2MBI1200XXE120P-50
1400a	2MBI1400VXB-1220E-50 2MBI1400VXB-1220E-54 2MBI1400VXB-1220P-50 2MBI1400VXB-1220P-54	2MBI1400XXB120P-50
1800a		2MBI1800XXF120P-50
2400a		2MBI2400XRXG120-50

2包v_CES= 1700V

	V系列	X系列
650a	2MBI650VXA-170E-50 2MBI650VXA-170E-54 2MBI650VXA-170EA-50 2MBI650VXA-170EA-54	2MBI650XXA170-50
1000a	2MBI1000VXB-170E-50 2MBI1000VXB-170E-54 2MBI1000VXB-170EA-50 2MBI1000VXB-170EA-54	2MBI1000XXB170-50
1200a		2MBI1200XXE170-50
1400a	2MBI1400VXB-170E-50 2MBI1400VXB-170E-54 2MBI1400VXB-170P-50 2MBI1400VXB-170P-54	2MBI1400XXB170-50
1800a		2MBI1800XXF170-50 2MBI1800XXG170-50

斩波器

加强斩波器

	1200V	1700V
650a		1MBI650VXA-170EL-50 1MBI650VXA-170EL-54
900A	1MBI900VXA-1220PD-50 1MBI900VXA-1220PD-54
1000a		1MBI1000VXB-170EL-50 1MBI1000VXB-170EL-54
1400a	1MBI1400VXB-1220PL-54	1MBI1400VXB-170EL-50 1MBI1400VXB-170EL-54

逐步砍掉斩波器

	1200V	1700V
650a		1MBI650VXA-170EH-50 1MBI650VXA-170EH-54
900A	1MBI900VXA-1220PC-50 1MBI900VXA-1220PC-54
1000a		1MBI1000VXB-170EH-50 1MBI1000VXB-170EH-54
1400a	1MBI1400VXB-1220PH-54	1MBI1400VXB-170PH-50 1MBI1400VXB-170PH-54

IGBT 1包

	1200V		1700V
	氧化铝DCB	氮化铝DCB	氧化铝DCB
300A			1MBI300V-170-50
400A	1MBI400V-1220-50	1MBI400VF-1220-50	1MBI400V-170-50
600a	1MBI600V-1220-50	1MBI600VF-1220-50	1MBI600V-170-50
900A	1MBI900V-1220-50

IGBT 2包

标准2in1 v_CES= 1200V

	V系列	X系列
75a	2MBI75VA-1220-50
100a	2MBI100VA-1220-50	2MBI100XAA120-50
150a	2MBI150VA-1220-50 2MBI150VB-1220-50	2MBI150XAA120-50
200a	2MBI200VB-1220-50 2MBI200VH-1220-50	2MBI200XAA120-50 2MBI200XBE120-50
300A	2MBI300VD-1220-50 2MBI300VH-1220-50 2MBI300VE-1220-50	2MBI300XBE120-50 2MBI300XHA120-50
400A	2MBI400VD-1220-50	2MBI400XDE120-50
450a	2MBI450VH-1220-50 2MBI450VE-1220-50	2MBI450XHA120-50 2MBI450XEE120-50
600a	2MBI600VE-1220-50	2MBI600XEE120-50

标准2in1 v_CES= 1700V

	V系列	X系列
75a	2MBI75VA-170-50	2MBI75XAA170-50
100a	2MBI100VA-170-50	2MBI100XAA170-50
150a	2MBI150VH-170-50	2MBI150XAA170-50 2MBI150XHA170-50
200a	2MBI200VH-170-50	2MBI200XHA170-50
300A	2MBI300VH-170-50 2MBI300VE-170-50	2MBI300XHA170-50 2MBI300XEE170-50
400A	2MBI400VE-170-50	2MBI400XHA170-50 2MBI400XEE170-50

双XT v_CES= 1200V

	V系列	V系列罪恶	X系列
225a	2MBI225VN-1220-50 2MBI225VX-1220-50	2MBI225VN-1220S-50	2MBI225XNA120-50 2MBI225XNB120-50
300A	2MBI300VN-1220-50 2MBI300VX-1220-50	2MBI300VN-1220S-50	2MBI300XNA120-50 2MBI300XNB120-50
450a	2MBI450VN-1220-50 2MBI450VX-1220-50	2MBI450VN-1220S-50	2MBI450XNA120-50 2MBI450XNB120-50
600a		2MBI600VN-1220-50 2MBI600VX-1220-50	2MBI600XNG120-50 2MBI600XNE120-50 2MBI600XNH120-50 2MBI600XNF120-50
800a			2MBI800XNE120-50 2MBI800XNF120-50
1000a			2MBI1000XRNE120-50 2MBI1000XRNF120-50

双XT v_CES= 1700V

	V系列	V系列罪恶	X系列
225a	2MBI225VX-170-50		2MBI225XNA170-50 2MBI225XNB170-50
300A	2MBI300VN-170-50 2MBI300VX-170-50		2MBI300XNA170-50 2MBI300XNB170-50
450a	2MBI450VN-170-50 2MBI450VX-170-50		2MBI450XNA170-50 2MBI450XNB170-50
550a		2MBI550VN-170-50 2MBI550VX-170-50
600a			2MBI600XNG170-50 2MBI600XNE170-50 2MBI600XNH170-50 2MBI600XNF170-50

HPNC

	1700V	3300V
450a		2MBI450XVF330-50
1000a	2MBI1000XVF170-50
1200a	2MBI1200XVF170-50

斩波器

斩波器v_CES= 1200V

	U系列	V系列
50a	1MBI50U4F-1220L-50
75a	1MBI75U4F-1220L-50
100a	1MBI100U4F-1220L-50
150a		1MBI150VA-1220L-50
200a	1MBI200U4H-1220L-50	1MBI200VA-1220L-50

高速IGBT模块

	1200V
200a	1MBI200HH-1220L-50
300A	1MBI300HH-1220L-50
400A	1MBI400HH-1220L-50
